R5 / ЭТАП 2 — ПРОТОТИП УЗЛА
Узел-гребёнка
из плоской фанеры.
Полосы остаются прямыми: торцовка под углом наклона луча и два–четыре отверстия на конец. Вся ЧПУ-обработка — только в деталях узла.
Этап 2 — геометрия узла построена и проверена телами. Несущая способность и жёсткость ещё не рассчитаны; размеры и число болтов пробные.
Как устроен узел
- Два диска 18 мм поперёк оси узла, между ними проставка из пяти слоёв по 20 мм и 4–6 стяжек М8. Это ядро узла, Ø 230–255 мм.
- На каждый луч — две косынки 18 мм, параллельные полосе. Их язычки заходят в закрытые окна обоих дисков, а наружная часть накрывает конец полосы.
- Полоса 24 × 160 мм вставляется между косынками сверху, вдоль оси узла, и стягивается болтами М8 сквозь косынка–полоса–косынка. Гайки стоят в открытых промежутках между лучами.
- Торец полосы режется под углом наклона луча (7–13°), чтобы он шёл параллельно оси узла и не залезал под диски. Прямой торец тоже возможен, но узел выходит на 50 мм шире.
Что проверено на телах
- ✔ no part intersections
- ✔ bolt shanks only in holes; nut and wrench envelopes free
- ✔ strips drop in along the node axis; top plate closes last
- ✔ node parts at least 1 mm below covering planes
- ✔ bolt edge distance ≥24, end distance ≥32 mm in strips
- ✔ adjacent walls keep ≥2 mm
Варианты и размеры
| Вариант | Лучей | Мин. угол | Ø ядра, мм | Габарит с косынками, мм | Масса узла, кг | Деталей | Болтов М8: поперечных + стяжек | Проверки |
|---|---|---|---|---|---|---|---|---|

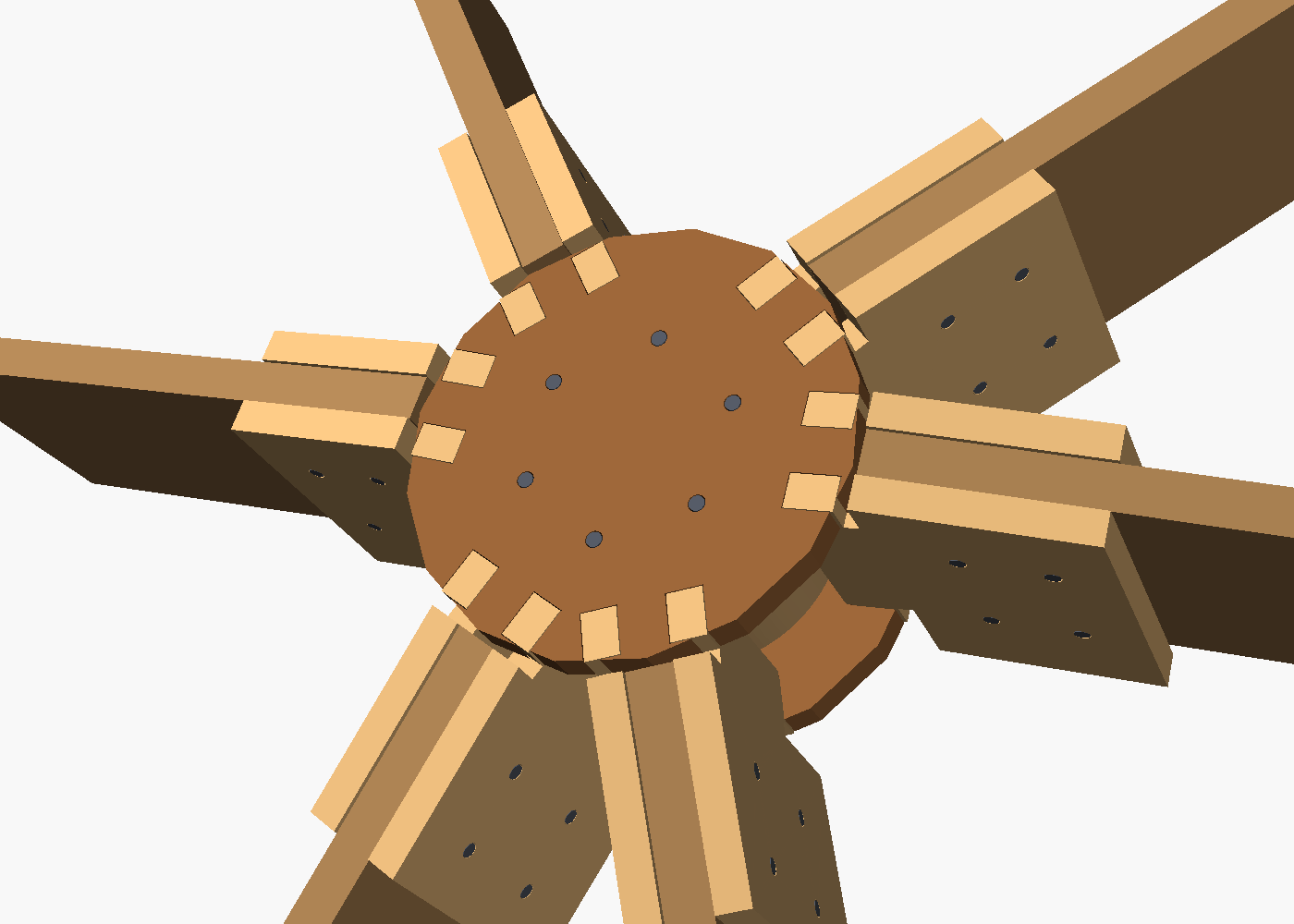

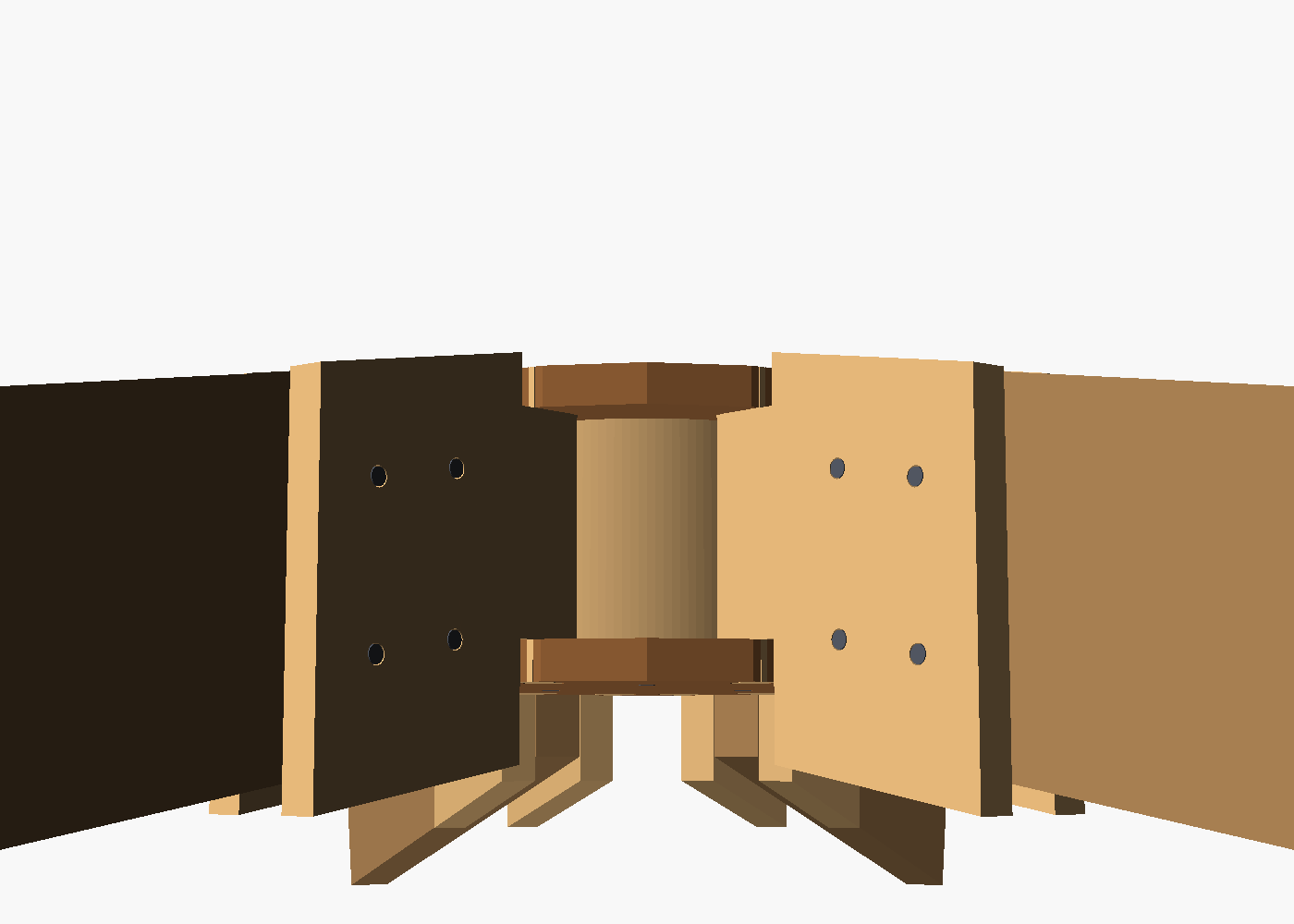

| Узел 1 · 6 лучей · две колонки болтов (базовый) | 6 | 44.9° | 236 | 478 | 5.9 | 19 | 24 + 6 | все пройдены |

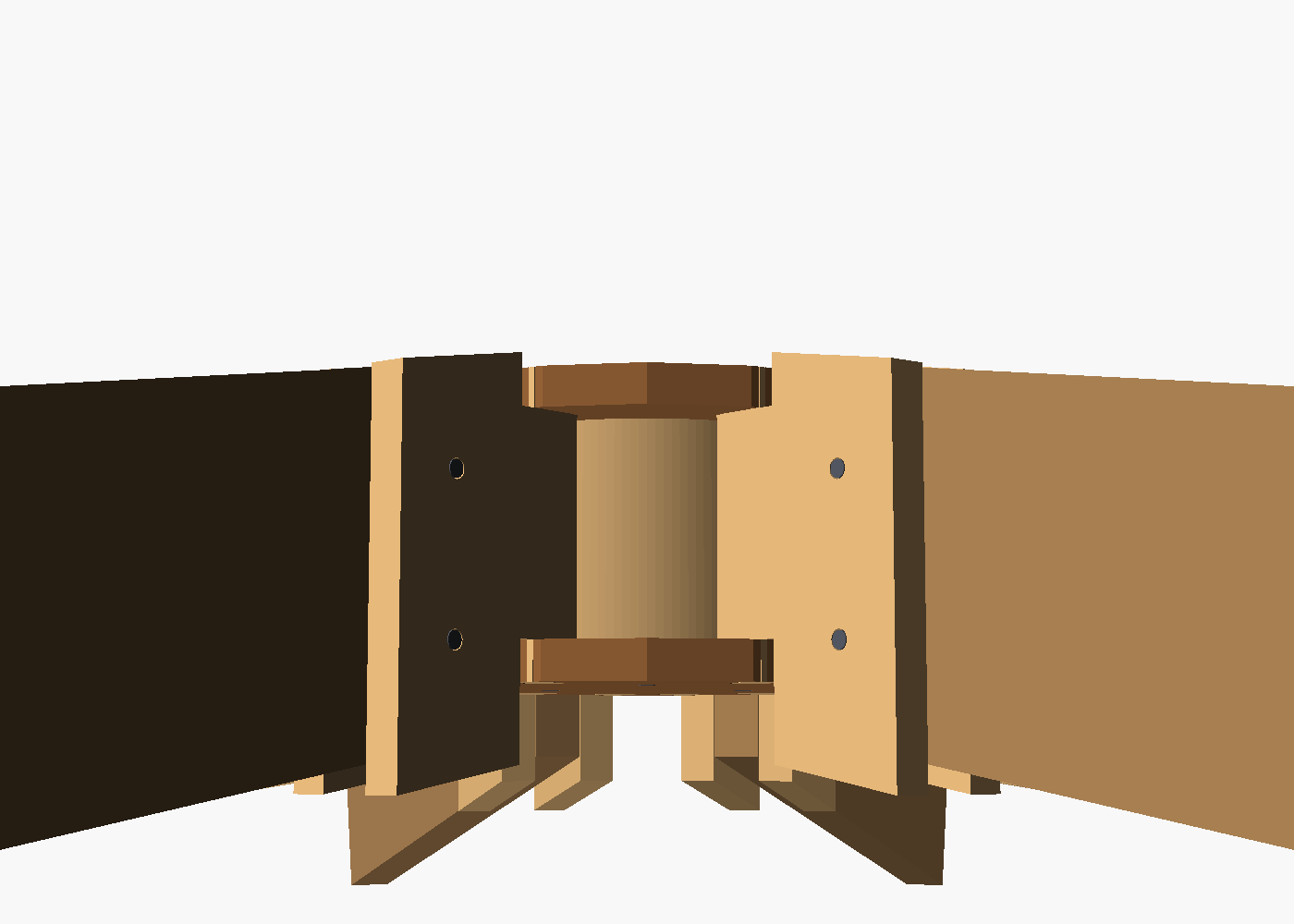

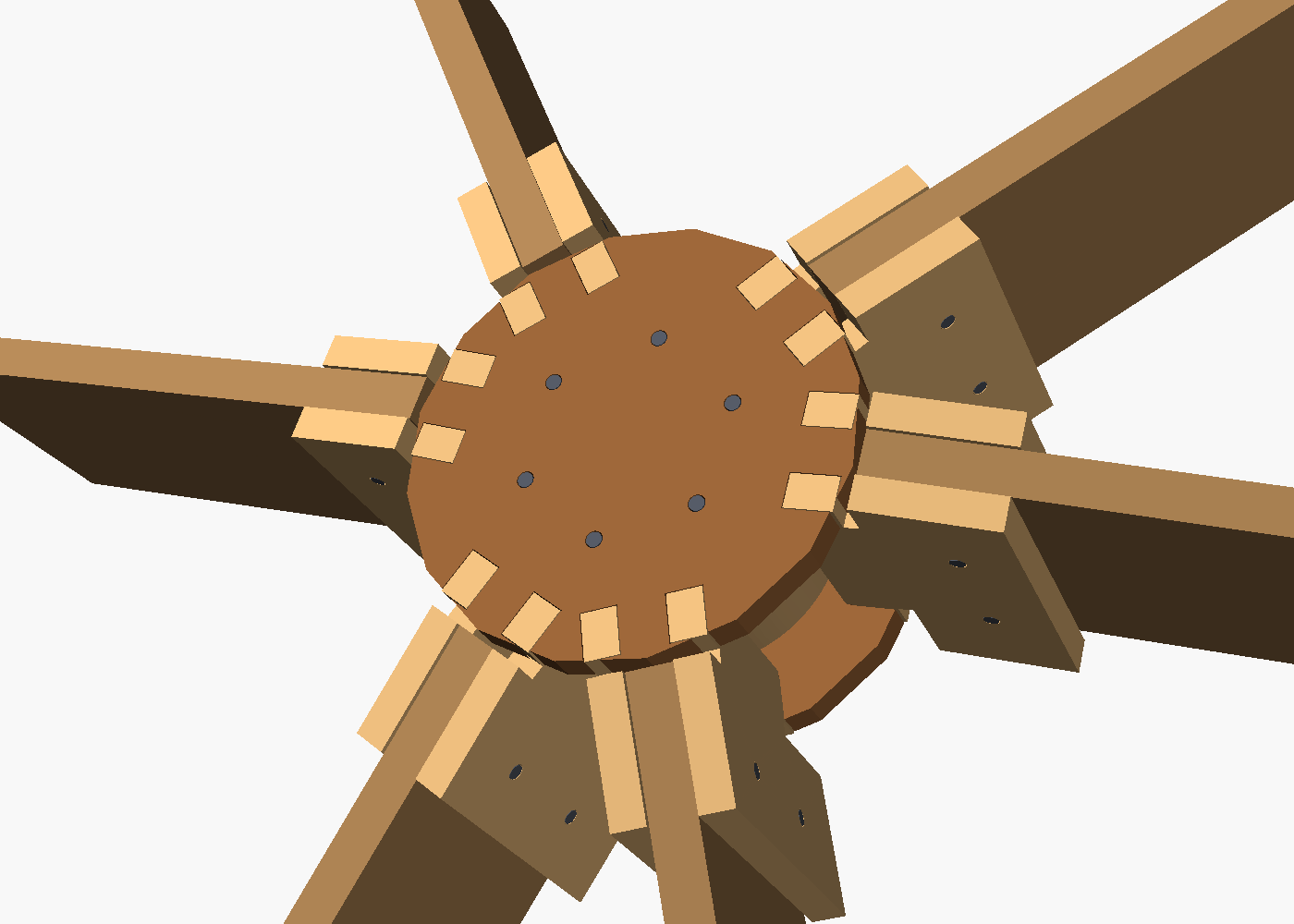

| Узел 1 · 6 лучей · одна колонка болтов (компактный) | 6 | 44.9° | 236 | 390 | 4.7 | 19 | 12 + 6 | все пройдены |

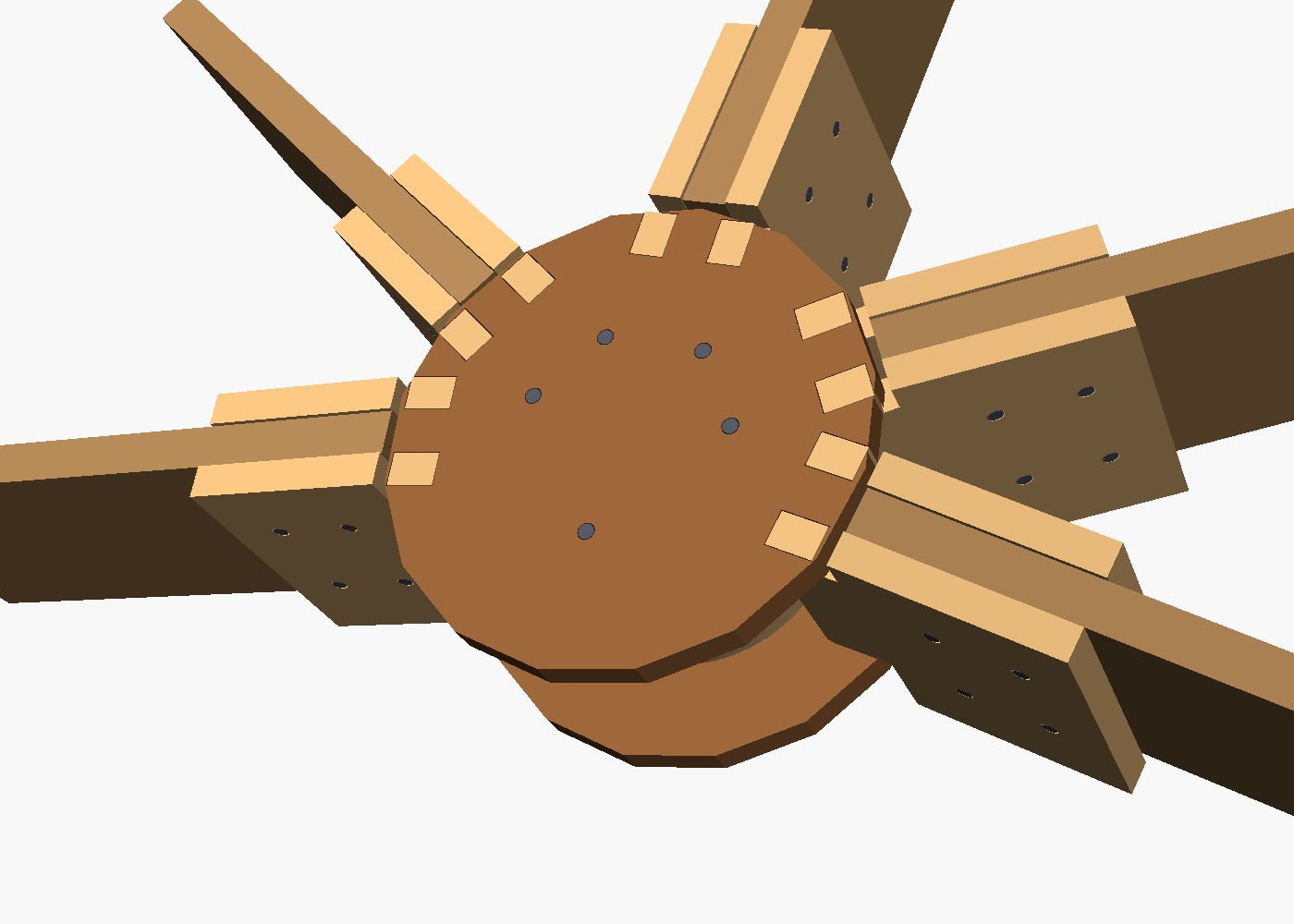

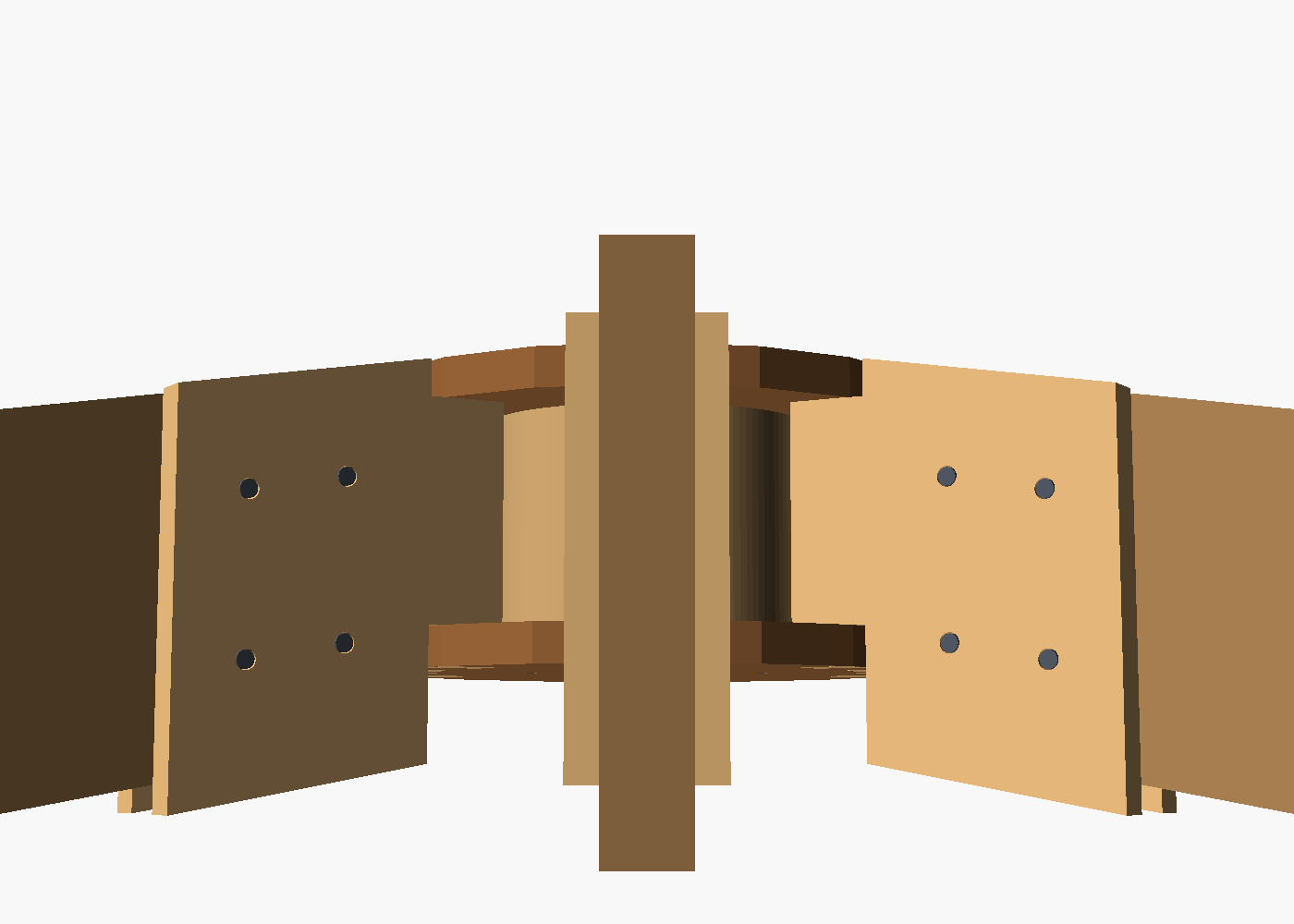

| Узел 2 · 5 лучей, самый острый угол 40,7° | 5 | 40.7° | 253 | 496 | 5.4 | 17 | 20 + 5 | все пройдены |

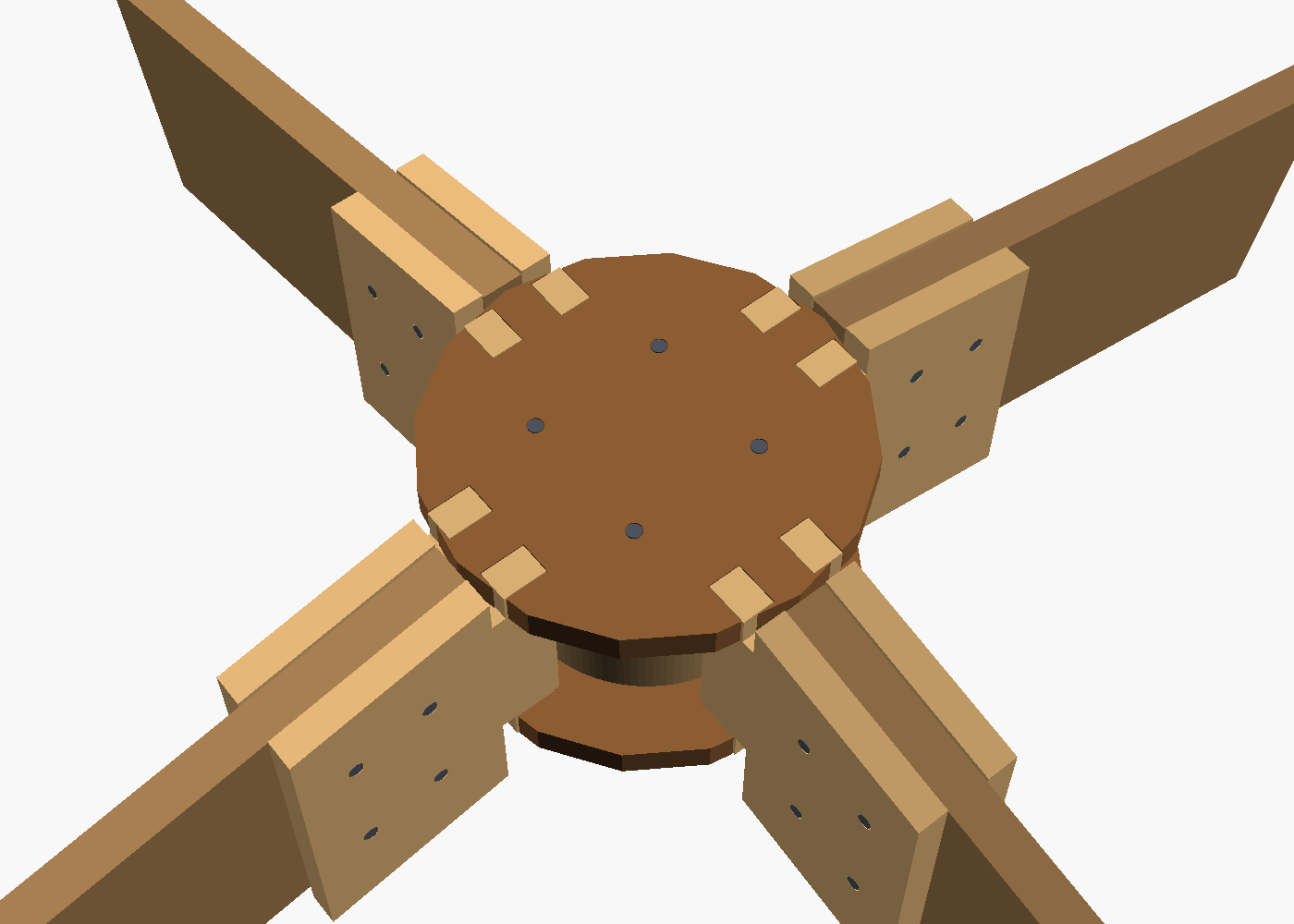

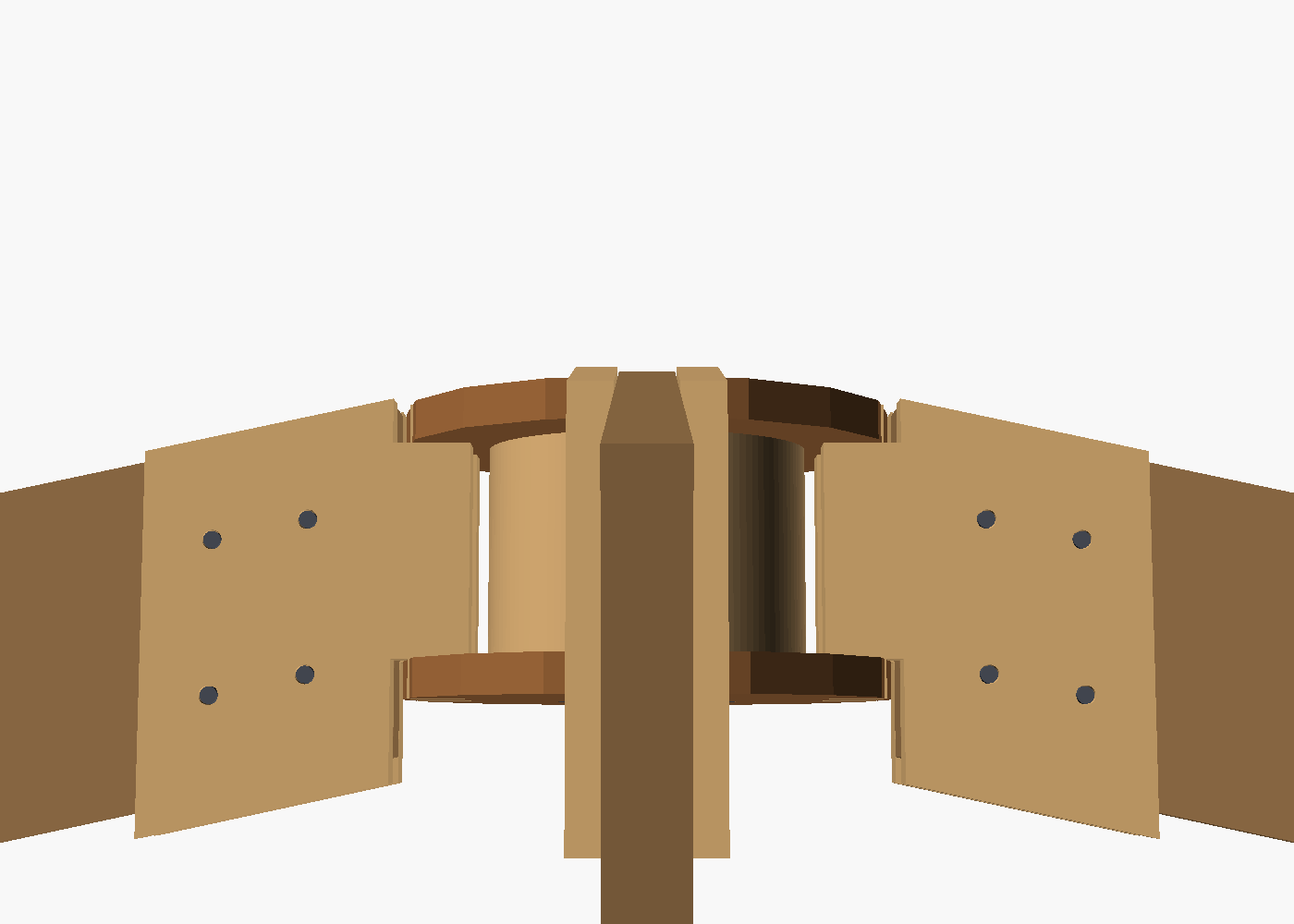

| Вершина 36 · 4 луча | 4 | 90.0° | 230 | 470 | 4.6 | 15 | 16 + 4 | все пройдены |
Масса без полос и крепежа, плотность фанеры 700 кг/м³. Габарит — по крайним точкам косынок. Одна колонка болтов даёт компактный узел, но меньшее плечо против изгиба полосы в её плоскости; выбор между вариантами сделает расчёт жёсткости.
ДАЛЬШЕ
- Собрать все 49 узлов и 120 полос, проверить пересечения и порядок сборки целиком.
- Посчитать жёсткость узла на поворот и прогиб купола под снегом; выбрать одну или две колонки болтов.
- Опорные планки под плоские грани, опоры к плите, ведомость и раскрой.
