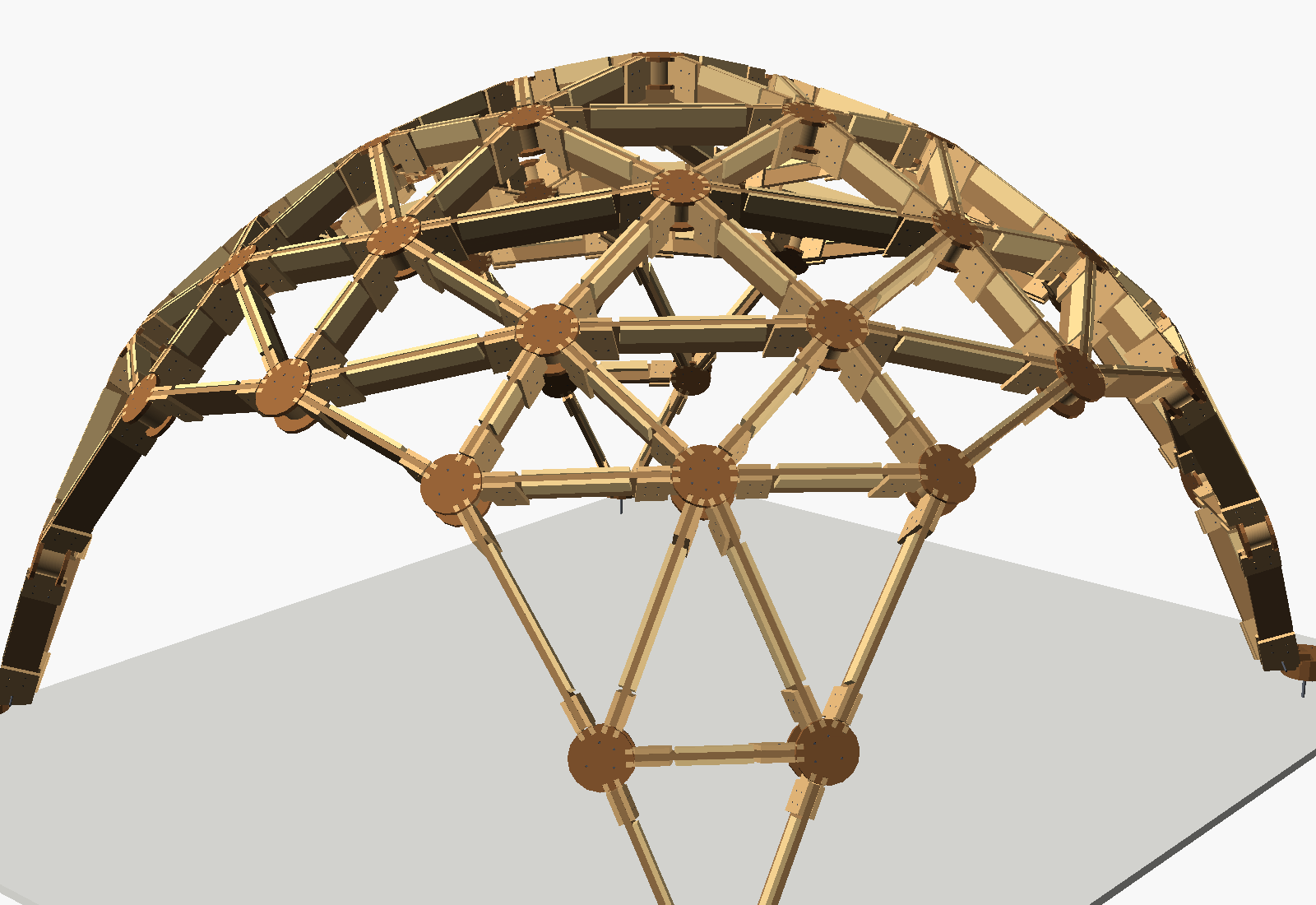

Все узлы,
все полосы.

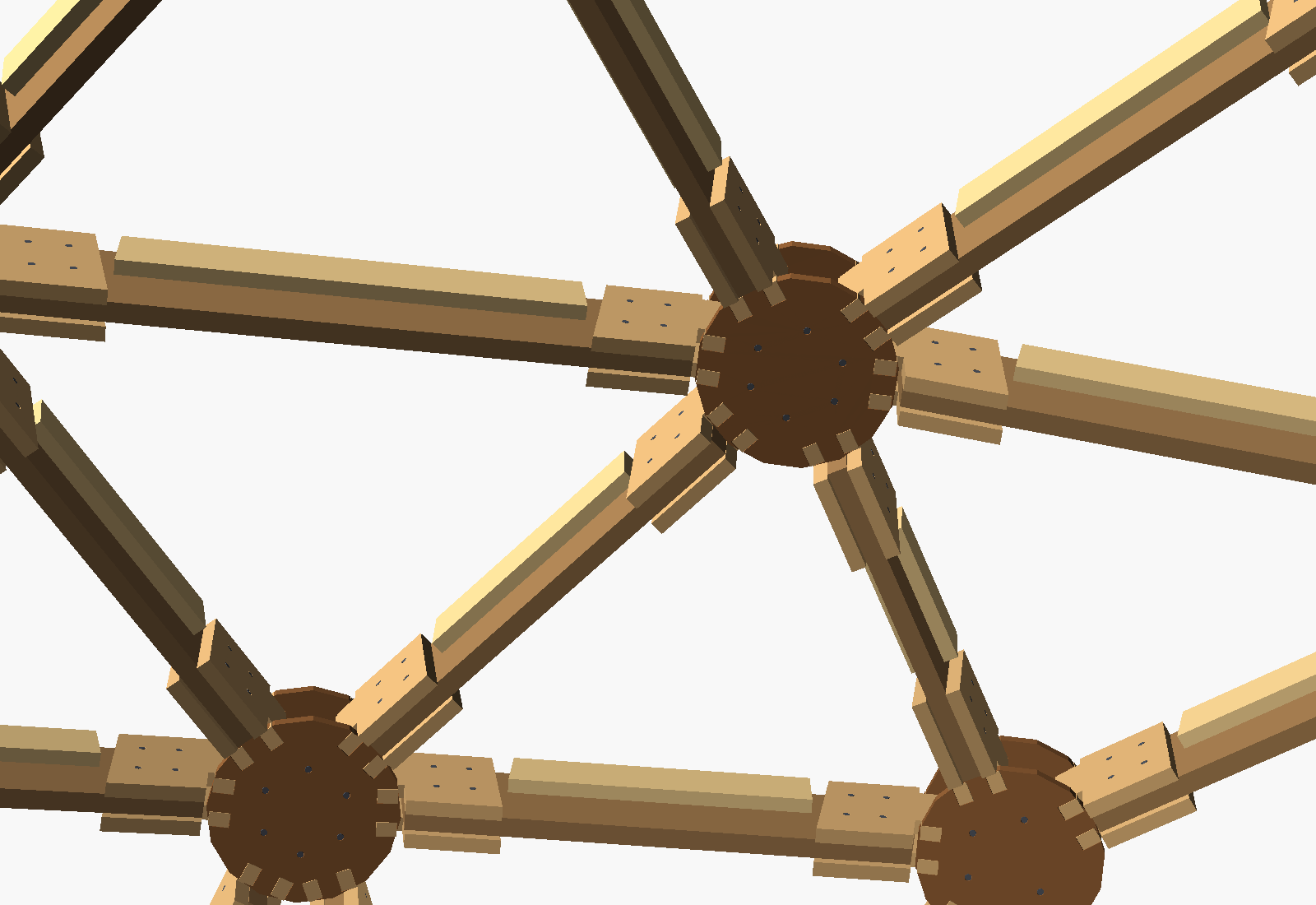

Каждая деталь построена как тело и проверена на пересечения с соседями. Полосы — только торцовка под углом и отверстия; всё остальное — плоские детали из листа.
Состав
| Детали | Шт. | Масса, кг |
|---|---|---|
| Диски узлов 18 мм | 90 | 41.3 |
| Слои проставок 20 мм | 225 | 54.6 |
| Косынки узлов 18 мм | 464 | 144.3 |
| Слои башмаков 20 мм | 20 | 8.1 |
| Полосы 24 × 160 | 120 | 220.4 |
| Косынки пяток 18 мм | 16 | 7.7 |
| rail | 216 | 89.7 |
Фанера всего: 566 кг при плотности 700 кг/м³, без крепежа. Длины полос 459–935 мм. Для сравнения: беседка SkySpot X4 по данным производителя весит около 290 кг, R4 только девять кассет поля весили 560 кг.
Крепёж
| Позиция | Шт. |
|---|---|
| Стяжки М8 диск–проставка–диск | 232 |
| Поперечные болты М8 косынка–полоса–косынка | 960 |
| Болты М10 башмак–опора (предварительно) | 16 |
| Стяжки М10 башмак–пакет ноги (сверлятся по месту, предварительно) | 8 |
| rail_screw | 504 |
Проверки
- ✔ no intersections among all plywood parts · пар проверено: 7542
- ✔ purchased base envelopes free of plywood
- ✔ D4 symmetry of node kits and strips (mass within 20 g)

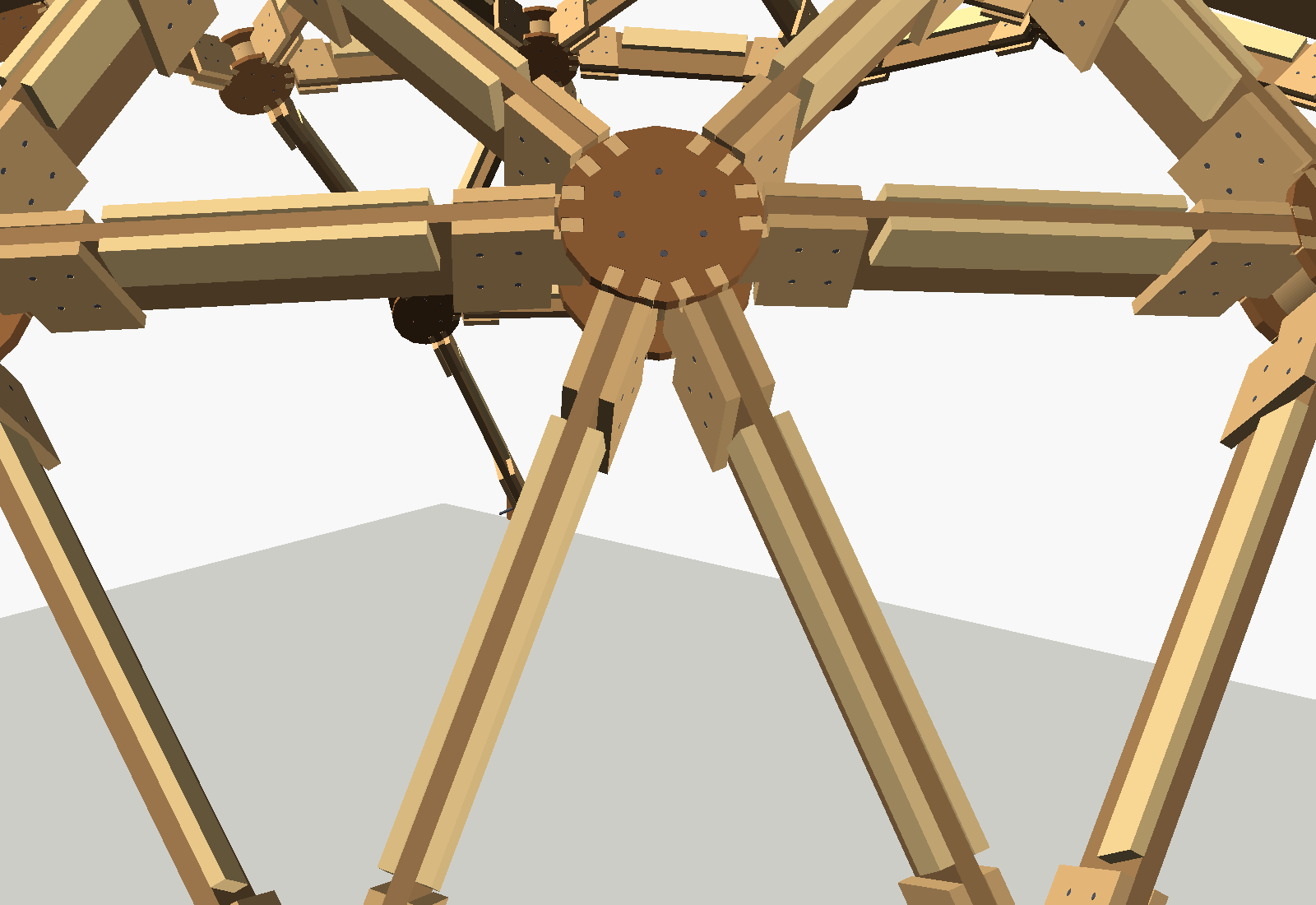

Пятки

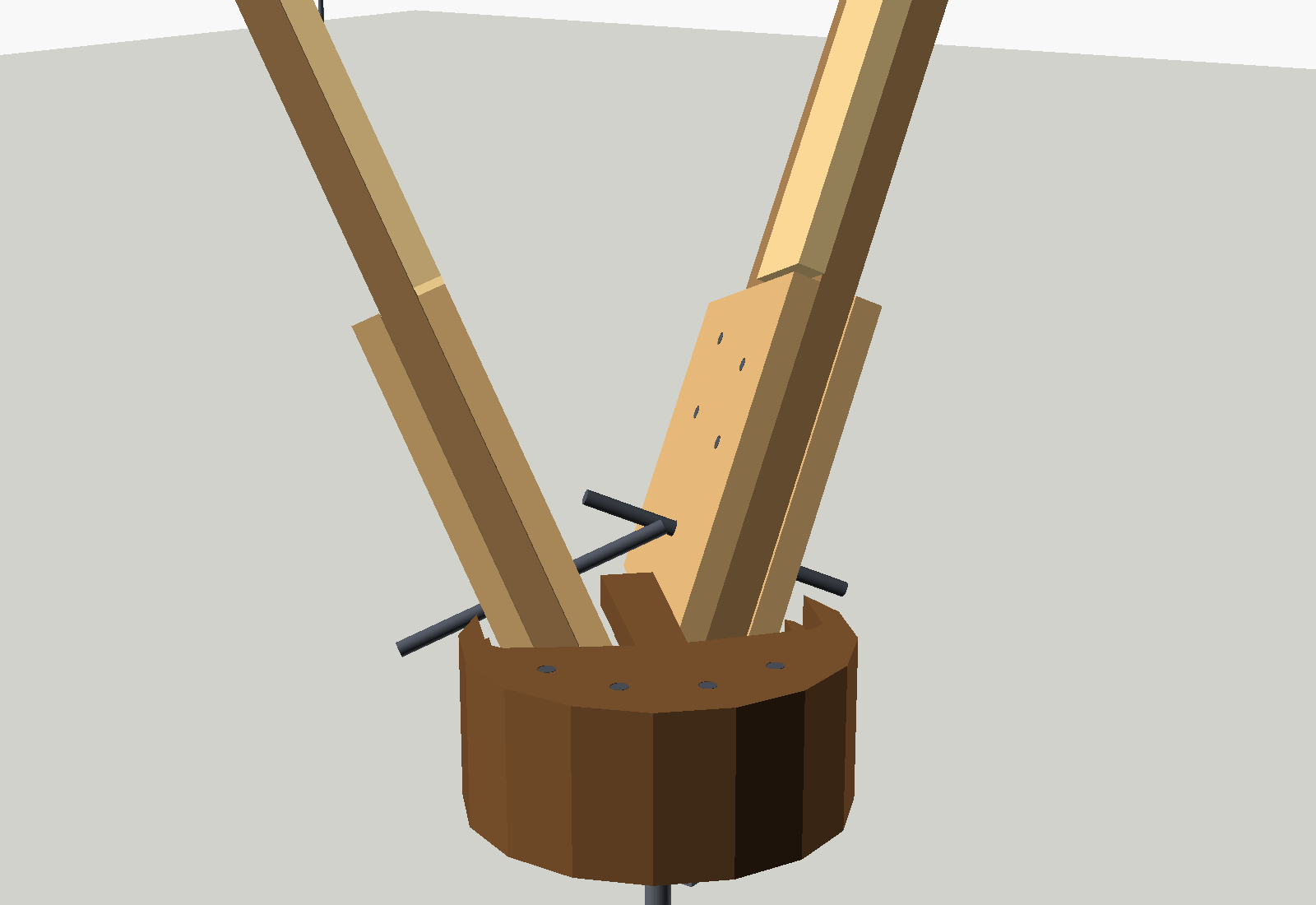

Две ноги каждой пятки наклонены к вертикали примерно на 23°, поэтому стандартная U-опора столба их не обхватит. Ноги вместе с косынками проходят сквозь прорези в трёх верхних слоях горизонтального фанерного башмака и опираются торцами на два сплошных нижних слоя. Башмак стоит на покупной регулируемой опоре с площадкой; конкретная модель и анкеры в плиту пока не выбраны. Стяжки башмака с пакетами ног показаны предварительно.
- Жёсткость узла на поворот и прогиб купола под снегом, выбор одной или двух колонок болтов; масса можно снизить примерно на 50 кг.
- Опорные планки под плоские грани и покрытие.
- Карточки покупных опор и крепежа, ведомость, раскрой листов, DXF.
